PP Divio dalītās kabeļu caurules
Pipelife Divio ir sadalītā (dalītā) PP kabeļu aizsargcaurule, kas paredzēta esošu kabeļu trasēm pazemē, kā arī pagaidu vai virszemes kabeļu aizsardzībai. Risinājums ļauj uzstādīt cauruli tieši ap jau ieklātu kabeli, būtiski atvieglojot bojātu posmu remontu vai jaunu atzaru pieslēgšanu esošajām sistēmām. Montāžai nav nepieciešama metināšana vai specializēti instrumenti – caurule sastāv no divām daļām, kuras ātri un droši savieno ar integrētām fiksējošajām skavām. Šāda konstrukcija ļauj Divio cauruli vienkārši uzlikt uz esošās aizsargcaurules vai tieši uz kabeļa, pēc tam to noslēdzot, lai nodrošinātu pilnvērtīgu kabeļa aizsardzību.
Priekšrocības un pielietojuma jomas
Divio sistēma piedāvā vairākas nozīmīgas priekšrocības: ātru un ērtu montāžu bez instrumentiem vai skrūvēm, kas samazina darba laiku un izmaksas. Caurules korpuss ir ārēji gofrēts (rievots) un iekšēji gluds, nodrošinot augstu triecienizturību (pārbaudes spiedienizturība >1000 N) un hermētiskumu, turklāt 750N klase ir UV stabilizēta, piemērota arī virszemes lietošanai. Savienojumi ļauj noliekt katru posmu līdz 15° leņķī, bez papildu veidgabaliem. Paredzot dažādu kabeļu veidu ievietošanu, Divio izmanto krāsu kodētās fiksējošās skavas (piemēram, sarkana elektroapgādei, zaļa optiskiem vai dzeltena sakaru kabeļiem). Jāpiemin arī augstā plastmasas kvalitāte un reģenerētā materiāla izmantošana – 450N un 750N varianti ražoti no otrreizējā PP, savukārt 1000N – no pirmatnējā materiāla, kas nodrošina mehānisku izturību un ilgmūžību. Divio ir piemērota elektroenerģijas un telekomunikāciju infrastruktūras objektos – tā pasargā kabeli no mehānisko bojājumu riskiem gan būvniecības stadijā, gan ekspluatācijā.
Tehniskie parametri un specifikācija
| Parametrs | Specifikācija |
|---|---|
| Materiāls | Polipropilēns – 450N/750N klases izgatavotas no otrreizējā materiāla, 1000N no pirmatnējā |
| Iekšējais diametrs | 75, 110 un 160 mm |
| Garums | 370 mm un 1100 mm |
| Sienas struktūra | Ārpusē gofrēta (rievota), iekšpusē gluda |
| Krāsa (caurule/skava) | 450N/750N: melna caurule / sarkana skava; 1000N: sarkana caurule / sarkana skava |
| Stiprības klase | 450N, 750N UV-stabilizēta, 1000N – atbilstoši EN 50626-1 prasībām; izturēts >1000 N statiskais spiediens |

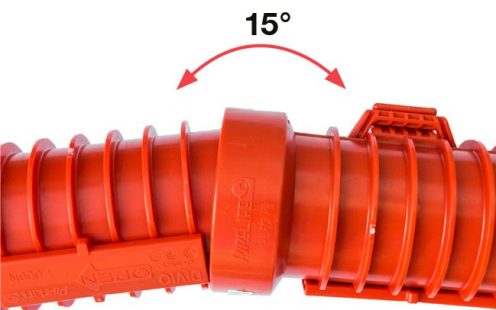

| Leņķa liekšanās | Līdz 15° katrā savienojumā |
| Standarts | Atbilst LVS EN 50626-1 (Zemē guldītas instalācijas cauruļu sistēmas izolētu elektrības kabeļu vai sakaru kabeļu aizsardzībai un ievilkšanai. 1.daļa: Vispārīgas prasības) |
| Vides deklarācija | Pieejama EPD (Environmental Product Declaration) |
Produkta versijas un pieejamie izmēri (450N, 750N UV, 1000N)

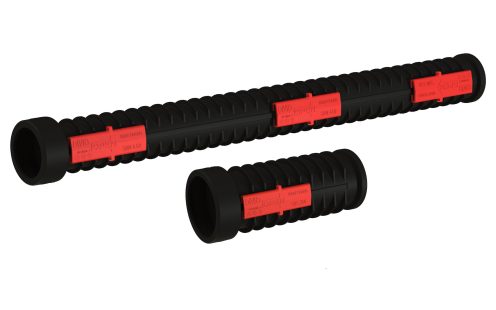

- 450N – paredzēta zemseguma instalācijām. Iekšējie diametri 75, 110, 160 mm, pieejami garumi 370 mm un 1100 mm. Caurule ir melnā krāsā, fiksējošās skavas sarkanas.
- 750N (UV noturīga) – spēcīgāka caurule ar UV aizsardzību (tīri melna), piemērota arī virszemes kabeļu trases aizsargāšanai. Diametri un garumi kā 450N; krāsojums (caurule/skava) melna/sarkana.

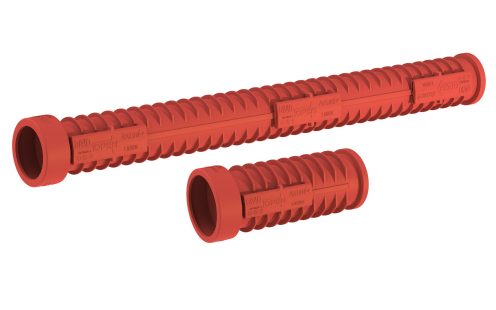

- 1000N – maksimāla stiprība, ražota no pirmatnējā (neatjaunotā) PP materiāla. Pieejami tie paši diametri un garumi kā citām klasēm; krāsojums (caurule/skava) pilnīgi sarkans.
Saderīgie piederumi (fiksējošās skavas)

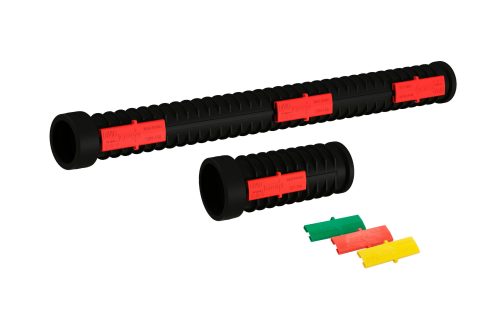

Divio caurulei pievienotās fiksējošās skavas nodrošina cauruļu ātru atvēršanu un aizvēršanu ap kabeli. Katram 1100 mm garajam cauruļu segmentam ir 3 kustīgas aizvēršanas skavas, kuras vienkārši nobīda malā, lai atvērtu cauruli, ievieto kabeli un atkal aizvērtu. Šīs skavas piešķir izturību savienojumam un gādā par to ciešu aizvēršanu. Skavu standarta krāsa ir noteikta pēc funkcijas – parasti tās ir sarkanas elektroapgādes kabeļiem, taču pēc pasūtījuma pieejamas arī citas krāsas (piemēram, dzeltenas optiskajiem vai zaļas telekomunikāciju kabeļiem). Izmantojot dažādu krāsu skavas, pasūtītājs var viegli atšķirt kabeļu veidus: piemēram, zaļas – optiskās šķiedras kabeļiem, dzeltenas – sakaru kabeļiem, savukārt standarta sarkanā krāsa Latvijā atvieglo elektrības kabeļu marķēšanu.
Sertifikācija un atbilstība standartiem
Pipelife Divio caurules ir izstrādātas un pārbaudītas atbilstoši piemērotajiem starptautiskajiem standartiem. Tās pilnībā atbilst EN 50626-1 norma prasībām, kas definē sadalītu kabeļu aizsargcauruļu sistēmas. Produktam ir pieejamas atbilstības deklarācijas/sertifikāti kā apliecinājums ražošanas kvalitātei. Tāpat Pipelife nodrošina vides produkta deklarāciju (EPD) par Divio ražošanas ietekmi uz vidi. Caurules ražošanas procesā tiek ievērotas kvalitātes vadības sistēmas (ISO 9001) prasības, kas garantē materiālu un gala izstrādājuma atbilstību normatīviem.
Biežāk uzdotie jautājumi
1. Kas ir Pipelife Divio dalītā kabeļu caurule?
Divio ir divdaļīga (sadaloša) polipropilēna aizsargcaurule kabeļiem, kuru izmanto esošu pazemes vai virszemes kabeļu trases aizsardzībai. To var uzlikt uz jau ieklāta kabeļa, lai ātri veiktu bojātās caurules nomaiņu vai pievienotu jaunu kabeli atzaros. Tā ir aprīkota ar integrētām aizvēršanas skavām, kas nodrošina pilnīgu blīvējumu, turklāt montāžai nav nepieciešami instrumenti vai metināšana.
2. Kādi ir Divio cauruļu diametri un garumi?
Divio pieejams trīs iekšējā diametra variantos – 75 mm, 110 mm un 160 mm. Katram diametram var izvēlēties īso (370 mm) vai garo (1100 mm) posmu. Atbilstoši projektam var kombinēt šos gabalus, veidojot vajadzīgo garumu.
3. Kādās mehāniskās izturības klasēs un krāsās pieejams Divio?
Divio caurules ir pieejamas trīs mehāniskās izturības klasēs: 450 N, 750 N un 1000 N. Šie skaitļi norāda spēku ņūtonos (N), ko caurule spēj izturēt, pirms tā deformējas vai tiek bojāta. Ņūtons (N) ir SI spēka mērvienība - jo lielāks skaitlis, jo lielāku mehānisko slodzi caurule var droši izturēt. Tādējādi 450 N ir standarta līmeņa izturība, 750 N nodrošina jau ievērojami lielāku pretestību slodzei, bet 1000 N klase paredzēta īpaši intensīvām mehāniskām ietekmēm.
- 450 N – standarta klase. Tā paredzēta tipiskām instalācijām, kur cauruli neietekmē paaugstināta slodze vai ārējā vide. Caurules ir melnas ar sarkanām skavām.
- 750 N – izturīgāks variants no pārstrādāta, UV stabilizēta PP materiāla, kas nodrošina papildu aizsardzību pret saules starojumu. Šī klase ir īpaši piemērota āra instalācijām vai vietām, kur nepieciešama augstāka mehāniskā drošība. Caurules ir melnas ar sarkanām skavām.
- 1000 N – augstākā izturības klase, kas veidota no jaunās paaudzes PP materiāla. Tā iztur pat ļoti lielas mehāniskās slodzes un triecienus, piemērota industriāliem un intensīvas noslodzes objektiem. Šajā variantā gan caurule, gan skavas ir sarkanas, kas vizuāli izceļ pastiprināto drošības līmeni.
Katrs variants ir izstrādāts, lai atbilstu konkrētām mehāniskās izturības prasībām: 750 N klasei papildus piešķirta UV aizsardzība, lai pasargātu cauruli no saules staru ietekmes, savukārt 1000 N klase nodrošina maksimālu mehānisko drošību vietās, kur slodze ir paaugstināta.
4. Kā notiek Divio cauruļu montāža?
Montāžai nav vajadzīgi speciāli instrumenti. Atbīdiet trīs aizvēršanas skavas un atveriet cauruli. Pēc tam ievietojiet tajā kabeli un nospiediet skavas atpakaļ - caurule automātiski nodrošinās kabeļa aizsardzību. Cauruli iespējams arī pārvietot uz citu vietu kabeļa galā (uzvelkot to pār atvērtu caurules galu). To var pievienot gan gludai, gan gofrētai esošajai caurulei bez papildu veidgabaliem. Savienojumu zonās caurule ļauj ieliekties līdz 15°, tādējādi nodrošinot vajadzīgo trases līkumu bez papildus instrumentiem.
5. Vai Divio caurules var izmantot atkārtoti?
Jā. Divio puscaurules ir atkārtoti atveramas, tādēļ tās var demontēt un atkal pievienot citai kabeļu trasei pēc vajadzības. Divio sistēma ir izstrādāta, lai tās varētu droši izmantot vairākas reizes.
6. Vai šīm caurulēm ir vides deklarācija (EPD) un atbilstība normatīviem?
Jā. Pipelife nodrošina vides produkta deklarāciju (EPD) visiem Divio produktiem. Turklāt caurules atbilst sadalītas kabeļu aizsardzības sistēmām paredzētajam standartam EN 50626-1. Ražošana notiek atbilstoši ISO kvalitātes standartiem, un pieejamas atbilstības deklarācijas/sertifikāti, kas apliecina Divio cauruļu atbilstību būvnormatīviem.
7. Kur var iegādāties Divio dalīto kabeļu cauruli?
Mūsu Divio dalīto kabeļu aizsardzības cauruli un piederumus var iegādāties tieši no Pipelife Latvia vai mūsu sadarbības partneru veikaliem. Mūsu projektu vadītāji darbojas ar dažāda mēroga un sarežģītības projektiem, un viņi ar prieku palīdzēs visos ar iegādi saistītajos jautājumos. Informāciju par to kā sazināties ar Pipelife skatiet kontaktu sadaļā.
