Ilgtspējīgi risinājumi tīram dzeramajam ūdenim
Ārējā ūdensapgāde - PE un PVC spiedvadu sistēmas

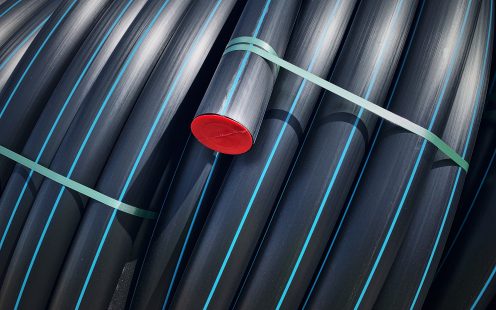

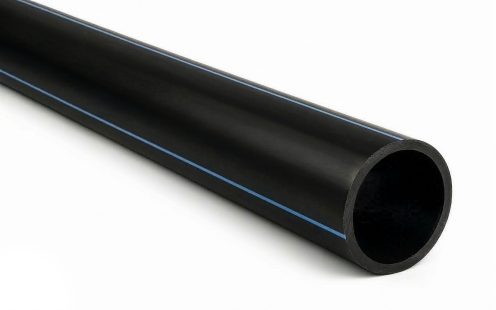

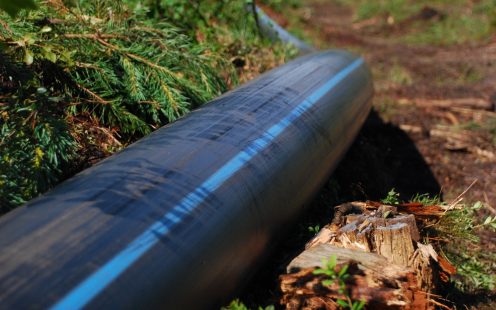

Pipelife piedāvā pilnu polietilēna (PE 100, PE 100‑RC) un PVC spiedvadu cauruļvadu klāstu dzeramā ūdens apgādes tīklu izbūvei un rekonstrukcijai - no pieslēguma līnijām līdz liela diametra maģistrālajiem cauruļvadiem.
Droša dzeramā ūdens apgāde Latvijā
Uzticama, nepārtraukta un droša dzeramā ūdens apgāde ir sabiedrības veselības un dzīves kvalitātes pamats. Pipelife ārējās ūdensapgādes cauruļvadu sistēmas tiek ražotas no augstākās kvalitātes izejvielām, ievērojot visstingrākos Eiropas un Latvijas nacionālos standartus. Mūsu polietilēna (PE) un polivinilhlorīda (PVC) spiedvadu caurules nodrošina, ka dzeramais ūdens līdz patērētājam nonāk tikpat tīrs, kā no avota - bez garšas, smaržas vai kvalitātes izmaiņām.
Pipelife ir viens no pasaules vadošajiem plastmasas cauruļvadu sistēmu ražotājiem ar klātbūtni 24 Eiropas valstīs. Mūsu Baltijas ražošanas bāze Igaunijā nodrošina īsus piegādes termiņus un vietējo tehnisko atbalstu visiem projektiem Latvijā - no privātmāju pieslēgumiem līdz pilsētu maģistrālo ūdensapgādes tīklu rekonstrukcijai. Katra caurule tiek ražota nepārtrauktas kvalitātes kontroles apstākļos.
Šajā sadaļā atradīsiet pilnu informāciju par visām Pipelife ārējās ūdensapgādes cauruļvadu sistēmām: PE 100 un PE 100‑RC spiedvadu caurulēm, PVC spiedvadu caurulēm, kā arī elektrometināmajiem un kontaktmetināmajiem veidgabaliem.
Ārējās ūdensapgādes produkti
Pilns cauruļvadu un veidgabalu klāsts ārējai ūdensapgādei - no avota līdz patērētājam.
Materiālu salīdzinājums
PE 100, PE 100‑RC un PVC salīdzinajums, kuru izvēlēties jūsu projektam?
| Parametrs | PE 100 | PE 100-RC | PVC-U |
|---|---|---|---|
| Materiāls | HDPE | HDPE (plaisizturīgs) | PVC |
| Standarts | LVS EN 12201 | LVS EN 12201 + PAS 1075 | LVS EN 1452 |
| Spiediena klases | PN 6, PN 10, PN 16 | PN 8, PN 10, PN 16 | PN 10 |
| Diametru diapazons | DN/OD 20–2500 | DN/OD 20–630 | DN/OD 90–400 |
| Savienojums | Kontaktmetināšana un elektrometināšana | Kontaktmetināšana un elektrometināšana | Uzmavu ar blīvgredzenu |
| Elastīgums | Augsts (elastīgs) | Augsts (elastīgs) | Zems (stingrs) |
| Ekspluatācijas mūžs | ≥ 50 gadi | > 100 gadi | ≥ 100 gadi |
| Beztranšeju izbūve | Ierobežoti | Pilnībā piemērotas | Nav piemērotas |
| Liekšanas rādiuss | 20 × De | 20 × De | 300 × De |
| Metināšanas prasība | Jā | Jā | Nē |
| Optimālais pielietojums | Universāls — no pieslēgumiem līdz maģistrālēm | Sarežģīti apstākļi, beztranšeju metodes, ilgmūžība | Vidēji diametri, vienkārša montāža, ekonomija |
PE cauruļu hidrauliskie aprēķini
Caurules diametra un spiediena zudumu aprēķinu principi.
Ūdensapgādes cauruļvada projektēšanā galvenais uzdevums ir izvēlēties optimālu caurules diametru, kas nodrošina vajadzīgo caurplūdes daudzumu ar pieņemamu plūsmas ātrumu un spiediena zudumiem. Aprēķiniem izmanto Colebrook-White vienādojumu, kas ņem vērā caurules iekšējo diametru, raupjuma koeficientu un plūsmu.
PE cauruļu galvenā hidrauliskā priekšrocība ir ļoti gludā iekšējā virsma ar raupjuma koeficientu k ≈ 0,007 mm, kas ir ievērojami zemāks par tērauda (k ≈ 0,05–0,1 mm), čuguna (k ≈ 0,1–0,5 mm) vai betona (k ≈ 0,3–3,0 mm) cauruļvadiem. Tas nozīmē, ka PE cauruļvadā spiediena zudumi ir mazāki, un bieži ir iespējams izvēlēties par vienu izmēru mazāku caurules diametru salīdzinājumā ar metāla analogu, iegūstot tādu pašu vai pat labāku hidraulisko veiktspēju.
Ieteicamie plūsmas ātrumi
| Cauruļvada veids | Ieteicamais ātrums (m/s) | Maksimālais ātrums (m/s) |
|---|---|---|
| Maģistrālie ūdensapgādes tīkli | 0,5 – 1,5 | 2,0 |
| Pieslēguma (atzarojuma) līnijas | 0,5 – 2,0 | 2,5 |
| Ugunsdzēsības ūdensapgāde | līdz 3,0 | 3,0 |
SDR un spiediena klašu atbilstība
SDR (Standard Dimension Ratio) ir caurules ārējā diametra (De) attiecība pret tās sieniņas biezumu (e): SDR = De / e. Jo mazāks SDR rādītājs, jo biezāka ir caurules sieniņa un augstāks pieļaujamais darba spiediens. SDR atbilstība nominālajam spiedienam (PN) ir atkarīga no izmantotā materiāla klases:
| SDR | Sērija (S) | PN (PE 100) | PN (PE 80) | Minimālais drošības koeficients (C) |
|---|---|---|---|---|
| SDR 7,4 | 3,2 | PN 25 | PN 20 | 1,25 |
| SDR 9 | 4 | PN 20 | PN 16 | 1,25 |
| SDR 11 | 5 | PN 16 | PN 12,5 | 1,25 |
| SDR 17 | 8 | PN 10 | PN 8 | 1,25 |
| SDR 26 | 12,5 | PN 6 | PN 5 | 1,25 |
Biežāk uzdotie jautājumi par ārējo ūdensapgādi
Kāds ir PE 100 cauruļu ekspluatācijas mūžs?
PE 100 materiāla caurulēm minimāli garantētais ekspluatācijas laiks ir 50 gadi pie nominālā spiediena (PN) un darba temperatūras +20°C. PE 100‑RC klases materiāla caurulēm ekspluatācijas mūžs pārsniedz 100 gadus. Reālajā praksē PE cauruļvadi bieži kalpo ievērojami ilgāk, jo darba spiediens sistēmā parasti ir par 30% mazāks nekā nominālais.

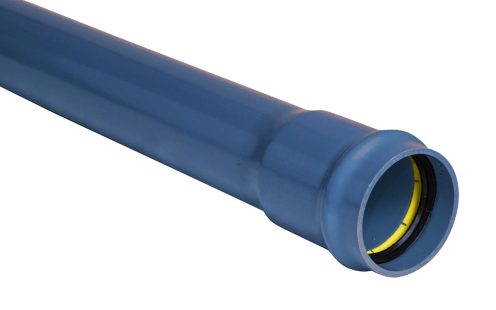

Kā izvēlēties starp PE un PVC cauruļvadiem ūdensapgādei?

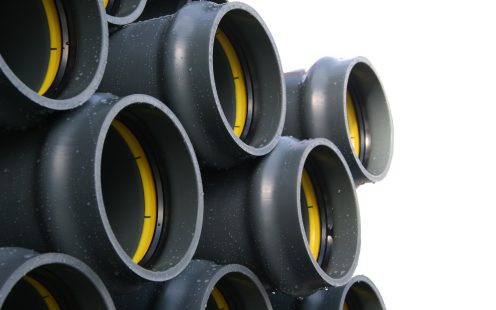

PE caurules ir elastīgākas, pieejamas plašā diametru diapazonā (līdz DN/OD 2500 mm) un nodrošina hermētisku metinātu savienojumu. PVC caurules ir stingras, ar vienkāršu uzmavu savienojumu bez metināšanas, un piemērotas diametriem DN/OD 90–400 mm. Abu materiālu caurules ir korozijizturīgas un nekaitē ūdens kvalitātei. Izvēle ir atkarīga no projekta specifiskajām prasībām: ja nepieciešami lieli diametri, beztranšeju izbūve vai metināts savienojums - izvēlieties PE. Ja prioritāte ir ātra montāža bez speciāla aprīkojuma vidējos diametros - PVC ir optimāla izvēle.
Ko nozīmē SDR un kā to izvēlēties?
SDR (Standard Dimension Ratio) ir caurules ārējā diametra (De) attiecība pret sieniņas biezumu (e): SDR = De/e. Jo mazāks SDR skaitlis, jo biezāka sieniņa un augstāka spiediena klase. PE 100 materiālam: SDR 11 atbilst PN 16 (16 bar), SDR 17 atbilst PN 10 (10 bar), SDR 26 atbilst PN 6 (6 bar). Izvēle ir atkarīga no projektējamā maksimālā darba spiediena cauruļvadu sistēmā - spiediena klasei (PN) jābūt vienādai ar vai augstākai par sistēmas darba spiedienu. Reālajā praksē darba spiediens parasti ir par 30% zemāks nekā PN.
Vai Pipelife caurules ir piemērotas beztranšeju izbūvei?

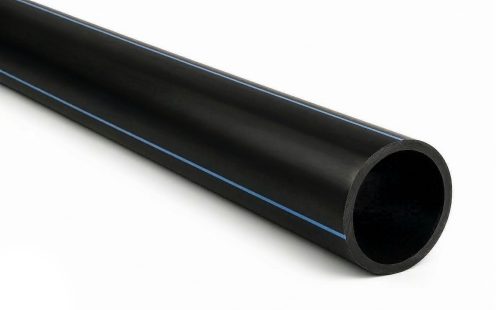

Jā, Pipelife PE 100‑RC caurules ir īpaši izstrādātas beztranšeju izbūves metodēm: vadāmajai horizontālajai urbšanai (HDD), ievilkšanai vecajā cauruļvadā un caurules sagraušanas paņēmienam.
Kādiem standartiem atbilst Pipelife ūdensapgādes caurules?
PE caurules un veidgabali atbilst LVS EN 12201 standartam (polietilēna cauruļvadu sistēmas dzeramā ūdens apgādei). PVC caurules atbilst LVS EN 1452 standartam. PE 100‑RC caurules papildus atbilst PAS 1075 specifikācijai. Kontaktmetināšana veicama atbilstoši LVS ISO 12176-1, elektrometināšana - atbilstoši LVS ISO 12176-2. Iebūves prasības regulē LVS EN 1610 (atklātas tranšejas) un LVS EN 12889 (beztranšeju metodes).
Kā aprēķināt nepieciešamo caurules diametru ūdensapgādei?
Caurules diametra aprēķinam jāņem vērā projektējamais caurplūdes daudzums (l/s), pieļaujamais plūsmas ātrums (maģistrālēm parasti 0,5–1,5 m/s, pieslēgumiem līdz 2,0 m/s) un pieļaujamie spiediena zudumi. Aprēķinos izmanto Colebrook-White vienādojumu, kas ņem vērā caurules iekšējo diametru un raupjuma koeficientu (PE caurulēm k ≈ 0,007 mm). Pipelife piedāvā bezmaksas tiešsaistes hidraulisko aprēķinu kalkulatoru, kas automātiski nosaka optimālo diametru, plūsmas ātrumu un spiediena zudumus.

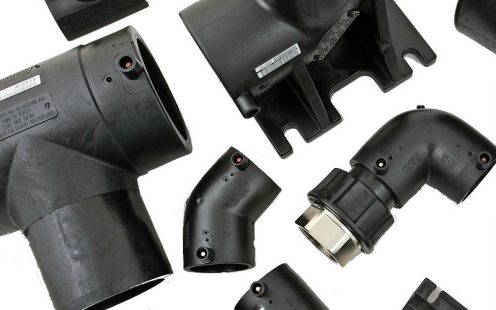

Kāda ir atšķirība starp elektrometināšanu un kontaktmetināšanu?

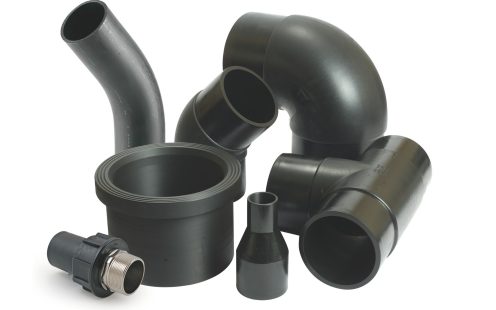

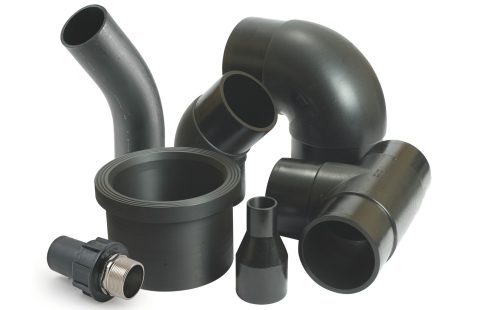

Kontaktmetināšanā (LVS ISO 12176-1) cauruļu gali tiek nofrēzēti, sakarsēti ar sildplati (~210°C) un savienoti ar kontrolētu spiedienu - metode ir ekonomiskāka un piemērota lielākiem diametriem (no DN/OD 63 mm).

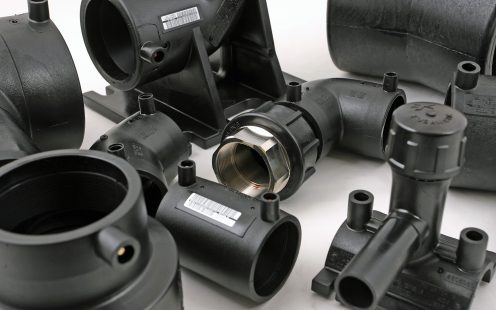

Elektrometināšanā (LVS ISO 12176-2) tiek izmantoti speciāli veidgabali ar iebūvētu sildelementu, kuru parametrus aparāts nolasa no svītrkoda vai RFID automātiski - šī metode ir ideāla šaurās tranšejās, sarežģītos apstākļos un mazākiem diametriem.
Abas metodes nodrošina monolītu savienojumu ar izturību, kas ir vienāda vai augstāka par pašas caurules izturību.
Vai polietilēna caurules ir videi draudzīgas?
Jā, polietilēns (PE) ir 100% pārstrādājams un otrreizēji izmantojams materiāls. PE nesatur smagos metālus, halogēnus vai toksiskas vielas, un tā ražošanas procesā radītā oglekļa pēda ir ievērojami zemāka nekā tērauda vai čuguna cauruļvadu ražošanā. Ilgs ekspluatācijas mūžs (50–100+ gadi) samazina nepieciešamību pēc atkārtotas nomaiņas un ar to saistīto resursu patēriņu. Pipelife publicē produktu vides deklarācijas (EPD) un aktīvi iesaistās aprites ekonomikā, piedāvājot nolietoto cauruļvadu pārstrādes programmas.
Kāds ir minimālais PE caurules liekšanas rādiuss?
PE 100 un PE 100‑RC caurulēm minimālais liekšanas rādiuss pie gaisa temperatūras +20°C ir 20 × De (De = caurules ārējais diametrs). Piemēram, DN/OD 110 mm caurulei minimālais rādiuss ir 2200 mm, bet DN/OD 160 mm caurulei - 3200 mm. Zemākā gaisa temperatūrā rādiuss palielinās, jo materiāls kļūst stingrāks. PVC caurulēm liekšanas rādiuss ir ievērojami lielāks - 300 × De. Liekšanas zonā nedrīkst atrasties dubultuzmavu savienojumi vai urbumi.
Nepieciešama palīdzība ar projekta specifikāciju?
Mūsu tehniskie speciālisti palīdzēs izvēlēties labāko cauruļvadu sistēmu, veiks hidrauliskos aprēķinus un sagatavos detalizētu piedāvājumu jūsu projektam.
