OPI distanceri betonētiem kabeļu kanāliem
drošākais risinājums augsta un vidēja sprieguma kabeļu aizsardzības infrastruktūrai
Pipelife OPI distanceru jeb fiksatoru sistēma ir profesionāls, modulārs risinājums kabeļu aizsargcauruļu pozicionēšanai un iebetonēšanai. Radīta Norvēģijā un pielāgota skarbākajiem Ziemeļeiropas apstākļiem, šī sistēma nodrošina nepārspējamu mehānisko aizsardzību, izcilu siltuma izkliedi un atbilstību augstākajiem infrastruktūras standartiem.
Produkta apraksts

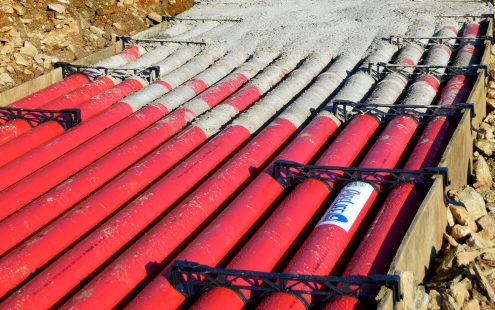

OPI sistēma sastāv no inovatīviem polipropilēna kopolimēra (PP) elementiem, kas fiksē kabeļu aizsargcaurules precīzā ģeometrijā pirms betona apvalka izveides. Atšķirībā no tradicionālajiem distanceriem, kas paredzēti tikai cauruļu ieguldīšanai smiltīs, OPI sistēma ir speciāli izstrādāta betonēšanai. Tā novērš cauruļu uzpeldēšanu betona ieliešanas laikā un garantē, ka katra caurule tiek pilnībā iekapsulēta betonā (minimālais pārklājums 75 mm).
Sistēma ir universāli savietojama ar Pipelife gludsienu vai gofrētajām caurulēm (PE, HDPE, PVC) ārējā diametrā no Ø32 mm līdz Ø250 mm. Tā ir ideāli piemērota enerģētikas, ceļu un dzelzceļa šķērsojumu, lidostu, datu centru un militārās infrastruktūras projektiem.
Pieejamie izmēri
Pipelife OPI kabeļu aizsargcauruļu sistēma sastāv no plaša un savstarpēji pielāgojama plastmasas distanceru un fiksatoru klāsta. Gluži kā LEGO konstruktors, šī sistēma sniedz pilnīgu rīcības brīvību projektētājiem un būvniekiem – moduļus var viegli un bez instrumentiem savienot, veidojot precīzus, jebkura izmēra cauruļu blokus pirms to iebetonēšanas.

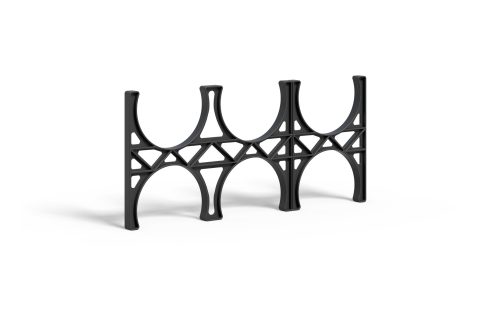

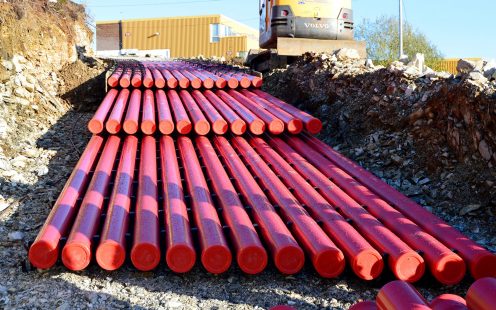

Sistēma nodrošina stingru cauruļu fiksāciju, garantējot vienmērīgas atstarpes betona plūsmai un efektīvai kabeļu dzesēšanai. Atkarībā no tranšejas specifikas, konfigurācijā tiek integrēti OPI AVS starpcauruļu distanceri (vienādiem vai kombinētiem cauruļu diametriem) un OPI FOR gala veidņu fiksatori, kas stabilizē visu bloku un kalpo kā atbalsts betonēšanas veidņiem.
Gala veidņu fiksatori
| Caurules diametrs | Pieejamās konfigurācijas |
| 32 mm | 2 un 3 caurulēm |
| 40 mm | 2 un 6 caurulēm |
| 50 mm | 2 un 6 caurulēm |
| 63 mm | 2 un 6 caurulēm |
| 75 mm | 3 un 5 caurulēm |
| 100 mm | 2 un 3 caurulēm |
| 110 mm | 2, 3, 4 un 5 caurulēm |
| 125 mm | 2 un 3 caurulēm |
| 160 mm | 2 un 3 caurulēm |
| 200 mm | 2 caurulēm |
| 250 mm | 1 un 2 caurulēm |
Starpcauruļu distanceri vienāda izmēra caurulēm
| Caurules diametrs | Distancera tips |
| 32 mm | Vienpusējs un divpusējs |
| 40 mm | Vienpusējs un divpusējs |
| 50 mm | Vienpusējs un divpusējs |
| 63 mm | Vienpusējs un divpusējs |
| 75 mm | Vienpusējs un divpusējs |
| 100 mm | Vienpusējs un divpusējs |
| 110 mm | Vienpusējs un divpusējs |
| 125 mm | Vienpusējs un divpusējs |
| 160 mm | Vienpusējs un divpusējs |
| 200 mm | Vienpusējs un divpusējs |
| 250 mm | Vienpusējs un divpusējs |
Starpcauruļu distanceri kombinēta izmēra caurulēm
| Bāzes caurules diametrs | Savienojams ar diametriem |
| 32 mm | 63 mm |
| 40 mm | 50, 63, 75, 100, 110, 125, 160 mm |
| 50 mm | 40, 63, 75, 100, 110, 125, 160 mm |
| 63 mm | 32, 40, 50, 75, 100, 110, 125, 160 mm |
| 75 mm | 40, 50, 63, 100, 110, 125, 160 mm |
| 100 mm | 40, 50, 63, 75, 110, 125, 160 mm |
| 110 mm | 40, 50, 63, 75, 100, 125, 160 mm |
| 125 mm | 40, 50, 63, 75, 100, 110, 160 mm |
| 160 mm | 40, 50, 63, 75, 100, 110, 125 mm |
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Sistēma | OPI kabeļu kanālu fiksatori un distanceri (AVS, FOR sērija) |
| Materiāls | Polipropilēna kopolimērs (PP) |
| Caurules diametrs | Ø32 mm — Ø250 mm |
| Pielietojums | Kabeļu aizsardzības cauruļvadu sistēmas |
| Ugunsdrošība | Pie 360°C reālu draudu nav |
| Veselības risks | Nav normālos lietošanas apstākļos |
| Stiprības pārbaude | Temperatūras ietekme + vizuālā kontrole |
| Uzglabāšana | Var ārpus telpām (UV samazina krāsu, ne stiprību) |
| Betona pārklājums | Minimāli 75 mm no visām bloka pusēm |
| Atstarpe starp caurulēm | Minimāli 50 mm (nodrošina pilnvērtīgu betonēšanu) |
| Betona klase | C16/20 vai augstāka |
| Distanceru solis Ø32–125 | ik 0,8 m |
| Distanceru solis Ø160–200 | ik 1,0 m |
| Distanceru solis Ø250 | ik 1,5–2,0 m |
| Siltuma izkliede (betons salīdzinājumā ar smiltīm) | Betons līdz 50% efektīvāk (pagarina kabeļu kalpošanas laiku) |
| Integrētā dzesēšana | Tukšajās caurulēs var cirkulēt ūdeni (temperatūras samazināšana) |
| Betona apvalka kalpošanas laiks | >100 gadi |
| Kabeļu vilkšana | >1000 m pat ar 90° līkumiem |
| Apkope pēc betonēšanas | Nav nepieciešama |
Siltuma sadale
Kāpēc siltuma novadīšana ir kritiski svarīga?
Ekspluatējot augstsprieguma un vidējā sprieguma kabeļus, to sasilšana ir viens no galvenajiem faktoriem, kas ierobežo sistēmas jaudu un saīsina kalpošanas laiku. Izmantojot smiltis kā kabeļu apbēruma materiālu, ap kabeli veidojas termiskā barjera, kas uzkrāj siltumu un rada bīstami augstu darba temperatūru (relatīvā siltuma zona var sasniegt pat ~95°C). Tas ievērojami samazina strāvas caurlaidspēju un paaugstina izolācijas bojājumu ris
OPI sistēmā izmantotais betona apvalks darbojas kā izcils siltumvadītājs, efektīvi novadot siltumu no kabeļu aizsargcaurulēm uz apkārtējo grunts vidi. Tādējādi tiek uzturēta stabila un zema darba temperatūra (relatīvā siltuma zona noslīd līdz ~48°C). Tas tiešā veidā palielina kabeļu līniju strāvas caurlaidspēju un ievērojami pagarina to drošas ekspluatācijas ilgumu.
Papildu iespēja: OPI modulārā sistēma ļauj integrēt aktīvo dzesēšanu – neizmantotās (rezerves) caurules iebetonētajā kabeļu blokā var izmantot ūdens cirkulācijai, lai papildus pazeminātu temperatūru īpaši kritiskos un augsti noslogotos tīkla posmos.
Betons pret smiltīm
| Kabeļu apbēruma metode | Relatīvā siltuma zona | Siltuma līmenis |
| 🔴 Smiltis (tradicionālā metode) | ~95°C | Augsts |
| 🔵 Betons (OPI sistēma) | ~48°C | Zems |
Biežāk uzdotie jautājumi
1. Vai OPI distancerus drīkst uzglabāt ārpus telpām tiešos saules staros?
Jā, produktus var droši uzglabāt būvlaukumā ārpus telpām. UV starojuma ietekmē distanceri var nedaudz izbalēt, taču materiāla (PP) mehāniskā stiprība un strukturālās īpašības paliek pilnībā nemainīgas.
2. Vai OPI distanceriem ir nepieciešama apkope?
Nē. Pēc betona ieklāšanas OPI polipropilēna distanceri tiek pilnībā integrēti betona blokā. Tiem vairs nav funkcionālas nozīmes un tie neprasa nekādu apkopi.
