Gofrētas dubultsienu kabeļu aizsargcaurules

Gofrētās aizsargcaurules ir paredzētas zemē ierokamu kabeļu (elektroapgādes, telekomunikāciju, vājstrāvu tīklu u.c.) aizsardzībai pret mehāniskiem bojājumiem, mitrumu un citiem ārējās vides faktoriem. Tās izmanto gan pilsētu un infrastruktūras objektos, gan privātmāju pieslēgumos – jebkur, kur nepieciešams droši novietot kabeļus pazemē. Tipiski pielietojumi:

• Ceļu un ielu komunikācijas: kabeļu caurules zem brauktuvēm, ceļiem un ielām (īpaši izmantojot 1250 N vai 750 N klases caurules, kas paredzētas lielām mehāniskām slodzēm). Piemēram, lai aizsargātu elektrības kabeļus, kas šķērso ceļa braucamo daļu vai iet gar ceļa malu.
• Stāvlaukumi un rūpniecības teritorijas: aizsargcaurules zem autostāvvietām, pagalmiem, industriālām grīdām un laukumiem ar intensīvu transporta kustību. Šādās vietās rekomendē 750 N vai 1250 N klases caurules, kas spēj izturēt lielu transporta radīto spiedi.
• Gājēju ietves un zaļās zonas: kabeļu aizsardzība zem gājēju celiņiem, trotuāriem, zālieniem, parkiem un citās teritorijās, kur mehāniskā slodze ir mērena. Šeit var izmantot arī 750 N klases vai vidējas stiprības caurules, bet daudzos gadījumos pietiks ar 450 N klasi (ja nav liela slodzes riska).

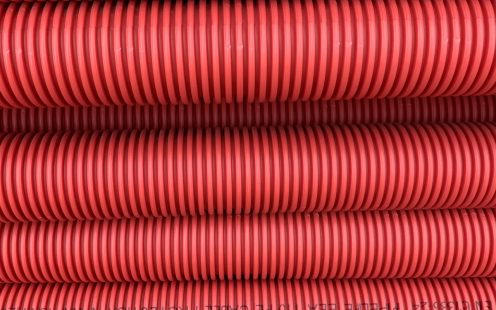

• Līkumi un trases virziena maiņas: vietās, kur kabeļu trase veic līkumu vai vertikālu līmeņa pārēju, bieži izmanto elastīgākas 450 N klases caurules. Tās atvieglo nelielu virziena maiņu izveidi bez speciālu līkumu veidgabalu izmantošanas, jo pašas caurules konstrukcija pieļauj nelielu izliekumu. Piemēram, no ēkas sienas uz tranšeju var iziet ar elastīgāku caurules posmu, savukārt taisnos posmos pāriet uz stingrāku cauruli.

Izvēloties cauruļu izturības klasi un diametru, jāņem vērā gan mehāniskās slodzes vide (satiksmes intensitāte virs caurules, grunts uzbēruma biezums), gan ievietojamo kabeļu skaits un diametrs. Pipelife klāstā pieejami diametri no 50 mm līdz 250 mm, kas aptver visas standarta vajadzības – no nelielu vadības kabeļu līdz pat masu kabeļu kopuma ievietošanai. Piemēram, Ø50 mm caurule bieži izmantojama atsevišķa kabeļa vai cauruļu pāra aizsardzībai, savukārt Ø160–250 mm caurules – lielu kabeļu līniju, piemēram, augstsprieguma kabeļu maģistrāļu aizsardzībai.

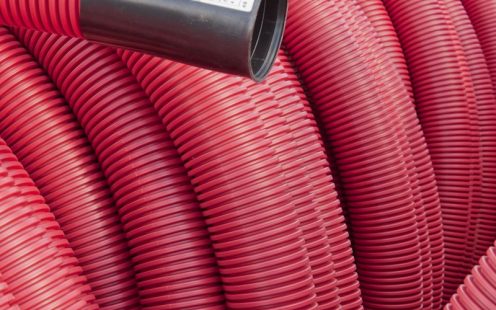

Montāžas ērtums: dubultsienu gofrētās caurules ir vieglas, elastīgas un vienkārši montējamas. Gofrētā ārējā virsma un kvalitatīvais materiāls piešķir caurulei nelielu lokanību, ļaujot pielāgoties tranšejas maršrutam un veikt mazus korekcijas leņķus bez savienojuma līkumiem. Gludā iekšējā siena būtiski samazina kabeļu vilkšanas pretestību – kabeļus var ievilkt lielā garumā, nebaidoties no to izolācijas bojājumiem berzes dēļ. Lai vēl vairāk atvieglotu ievilkšanu, mazo diametru ruļļos jau rūpnīcā tiek ievietota tērauda stieple, pie kura piestiprina kabeļa galu un vienkārši ievilk caurulē visā posma garumā.

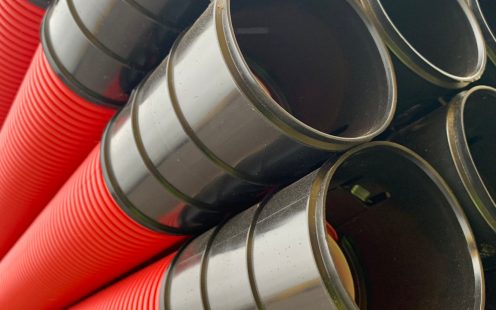

Savienošanas un hermetizācijas padomi: 6 m cauruļu posmu savienošanai nav nepieciešami papildu savienotāji – katras caurules vienā galā jau ir uzmaukta mufa, kurā iestiprināt nākamās caurules galu. Šāda konstrukcija nodrošina drošu, stabilu savienojumu un pasargā caurules iekšpusi no grunts iekļūšanas (smilšu necaurlaidību). Ja projektā nepieciešama augstāka ūdensnecaurlaidība (piemēram, caurules atrodas augstu gruntsūdeņu līmenī vai zem ūdens tilpnes), savienojuma vietās var papildus lietot gumijas blīvgredzenus, kas nodrošina savienojumu ūdens necaurlaidību līdz ~0,5 bar spiedienam (atbilstoši tipveida risinājumiem).

Ierakšanas un drošības pasākumi: aizsargcaurules jāierok atbilstoši Latvijas būvnormatīvu prasībām – ieteicams veidot smilšu vai sijātas smalka grants pamatu un apbērumu visapkārt caurulei, lai izvairītos no asiem akmeņiem, kas varētu bojāt cauruli. Tranšejā virs caurulēm vēlams ieklāt brīdinājuma lentu, norādot zem tās esošos kabeļus. Minimālajam grunts segumam virs caurules jābūt atbilstošam mehāniskajai slodzei: intensīvas satiksmes zonās – biezākam, zaļajā zonā var būt plānāks, taču ne mazāk kā ~50 cm (atkarībā no kabeļa sprieguma un būvnormatīvu prasībām). Montāžas laikā caurules posmus var saīsināt ar piemērotu instrumentu (rokas zāģi, cauruļu griezni), bet griešanas vietā pēc tam jāuzstāda dubultuzmava, lai nodrošinātu sistēmas nepārtrauktību un aizsardzību.

• Augsta mehāniskā izturība: dubultsienu caurules nodrošina lielu aploces stingrību (līdz 1250 N) un aizsargā kabeļus no augsnes spiediena un transporta slodzēm. Piemērotas arī sarežģītiem apstākļiem (smaga satiksme, sekls ierakums).
• Ilgmūžība un drošums: PE/PP materiāls nebojājas augsnes vidē, ir korozijizturīgs un ķīmiski noturīgs pret augsnes ķimikālijām. Caurules saglabā īpašības vismaz 50 gadus, nodrošinot ilgtermiņa aizsardzību infrastruktūrai.
• Temperatūru tolerance: caurules saglabā elastību un stiprību plašā temperatūru diapazonā no -25 °C salā līdz +70 °C siltumā, ļaujot tās ieklāt un ekspluatēt dažādos klimatiskos apstākļos.
• Vienkārša montāža: viegls svars un ērta savienošanas sistēma (iebūvētās movas) paātrina montāžas darbus. Gludā iekšsiena un stieple atvieglo kabeļu ievilkšanu, samazinot darba laiku. Nelielu līkumu iespēja bez veidgabaliem ļauj pielāgoties situācijai objektā.
• Modulāra sistēma: plašs diametru un garumu klāsts, iespēja savstarpēji savienot posmus, kombinēt ar citu cauruļvadu infrastruktūru (piemēram, zemē ievietojamiem veidgabaliem, sadales kastēm). Savienojumos var lietot blīvējošus gredzenus papildu drošībai. Sistēma ir saderīga ar standarta aksesuāriem un atbilst visām EN 50626-1 prasībām.

Pipelife gofrētās kabeļu aizsargcaurules ir mūsdienīgs un drošs risinājums zemes kabeļu sistēmu izbūvei. Tās apvieno tehnisko izturību ar montāžas ērtumu, nodrošinot, ka elektrības un komunikāciju tīkli būs pasargāti visu to ekspluatācijas laiku. Izvēloties Pipelife produkciju, Jūs iegūstat pārbaudītu kvalitāti un risinājumu, kas atbilst gan projekta tehniskajām prasībām, gan ilgtermiņa drošības standartiem.
