Lokanās PVC drenāžas caurules bez filtra

Q: Kādā augsnē var lietot drenāžas cauruli bez filtra?

Caurules bez filtra ir piemērotas smilšainām un grants augsnēm , kur daļiņu izmērs ir pietiekams, lai nepieļautu perforācijas aizsprostojumu. Arī strukturāli stabilos māla gruntīs, kur māla saturs pārsniedz 25% visā profilā, filtrs nav nepieciešams, jo šāds grunts rada minimālu sufozijas (augsnes daļiņu ieskalošanās) risku. Mālainā augsnē ar mazāku māla saturu, putekļainā smiltī, nestabilā smiltī (vidējais daļiņu diametrs <120 μm) vai kūdras augsnē ieteicams izvēlēties cauruli ar ģeotekstila vai kokosšķiedru filtru.

Q: Kāds ir ieteicamais montāžas slīpums?

Minimālais drenāžas cauruļvada slīpums ir 0,5 cm/m (0,5% jeb 5‰) . Optimālais slīpums ir 0,5–1,0%, nodrošinot pietiekamu ūdens plūsmu bez pārāk ātras noplūdes. Kolektoriem (savākšanas cauruļvadiem) jānodrošina ūdens plūsmas ātrums vismaz 0,35 m/s. Augsnēs ar dzelzs savienojumu risku ieteicamais minimālais slīpums ir 6‰, un drenāžas atzaru garums nedrīkst pārsniegt 100 m (maks. 150 m).

Q: Cik dziļi jāliek drenāžas caurules Latvijā?

Pamatu drenāžā caurulēm jābūt zem pamatu apakšas un zem normatīvā sasalšanas dziļuma. Lauksaimniecības drenāžā ieteicamie dziļumi: aramzemei 80–110 cm, pļavām un ganībām 70–90 cm, augļu dārziem 110–150 cm. Latvijā normatīvais sasalšanas dziļums ir 80–140 cm atkarībā no reģiona (saskaņā ar LBN 003-19 «Būvklimatoloģija»). Visos gadījumos cauruļvadam jābūt pārsegtu ar vismaz 70 cm (polderu teritorijās — 60 cm) gruntssegumu, lai sistēmu aizsargātu no smagās tehnikas radītajiem bojājumiem.

Q: Kādu diametru izvēlēties?

Diametra izvēli nosaka hidrauliskais aprēķins, ņemot vērā drenāžas laukumu, grunts filtrācijas koeficientu un projektēto debitu. Praksē: Lauksaimniecības drenāžai — maziem dreņu atzariem parasti izmanto DN/OD 58 mm (iekšējais Ø50). Standarta pamatu drenāžai — DN/OD 92 (Ø80) vai DN/OD 128 (Ø113). Kolektoriem un lielākiem drenāžas laukiem — DN/OD 160–200 mm . Precīzai diametra noteikšanai var izmantot Pipelife nomogrammu pēc Colebrook formulas.

Q: Vai caurulei bez filtra ir nepieciešams grants apbērums?

Jā , vienmēr ieteicams apbērt ar filtrētu granti vai šķembām (frakcija 4/8 vai 8/16 mm), minimālais slānis 200 mm ap cauruli (150 mm smilšainā gruntī, 200 mm un vairāk mālainā un putekļainā gruntī). Grants apbērums pilda trīs funkcijas: filtrējošā slāņa funkciju (samazina hidraulisko pretestību caurules tuvumā), atbalsta funkciju (nodrošina caurules stabilu stāvokli un aizsargā pret deformāciju no grunts slodzes) un aizsardzības funkciju (novērš smalkās frakcijas tiešu kontaktu ar perforācijas atverēm). Grants apbērumu var papildus aptīt ar ģeotekstilu, lai novērstu smalkās frakcijas sajaukšanos — tas ir īpaši ieteicams, ja blakus grants slānim atrodas putekļaina vai mālaina augsne.

PVC-U viensienas gofrētas caurules ar 360° perforāciju — lokanas, vieglas, ruļļos. Efektīva gruntsūdeņu un virszemes ūdeņu savākšana lauksaimniecības meliorācijai, pamatu drenāžai un teritoriju nosusināšanai.

Ø58–200 mm

Diametru diapazons

SN4–SN6

Aploces stingrība

360° (TP)

Perforācija

40–78 cm²/m

Ieplūdes laukums

≥50 gadu

Kalpošanas laiks

Produkta apraksts

Pipelife zilās PVC-U gofrētās drenāžas caurules ir viensienas lokanas caurules ar pilnu 360° perforāciju (TP tips), kas nodrošina efektīvu gruntsūdeņu un virszemes ūdeņu savākšanu no visām pusēm. Caurules ražotas no neplastificēta polivinilhlorīda (PVC-U) — materiāla, kura pamatā ir 57% dabīgais sāls un 43% naftas produkti, kas nodrošina izcilu ķīmisko stabilitāti un korozijizturību.

Caurules tiek piegādātas ruļļu iepakojumos ar dubultuzmavu vienā galā, kas nodrošina hermētisku savienojumu (≥0,5 bar) bez papildu piederumiem. Gofrētā ārsiena piešķir augstu aploces stingrību (SN4–SN6) un elastību vienlaikus — caurule iztur grunts spiedienu un transporta slodzes, saglabājot spēju pielāgoties nelielu trases izliekumu konfigurācijai.

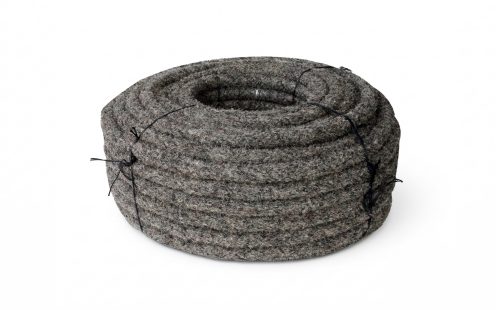

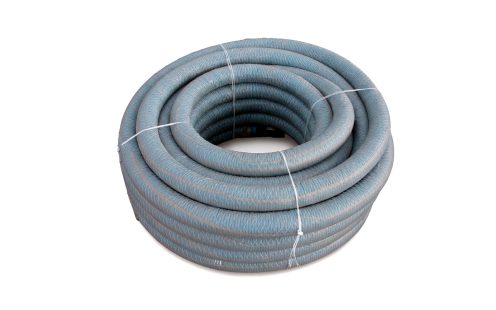

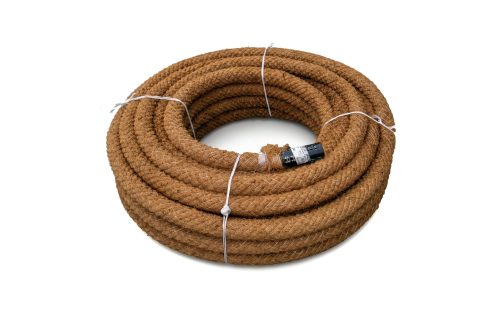

Caurules bez filtra ir piemērotas smilšainām un grants augsnēm, kur augsnes daļiņu izmērs ir pietiekams, lai nepieļautu perforācijas atveru aizsprostojumu. Arī strukturāli stabilās māla gruntīs, kur māla saturs pārsniedz 25% visā augsnes profilā, filtrs parasti nav nepieciešams. Gruntīs ar augstu smalkās frakcijas saturu — putekļainā smiltī, nestabilā smiltī (vidējais daļiņu diametrs <120 μm), kūdras augsnēs vai augsnēs ar paaugstinātu dzelzs saturu — ieteicams izvēlēties cauruli ar atbilstošu filtra aptinumu: ģeotekstila, kokosšķiedru vai PP šķiedru filtru.

Pielietojuma jomas:

Lauka drenāža un meliorācija
Pamatu drenāža (vieglām slodzēm)
Parku un sporta laukumu drenāža
Dārzu un pagalmu drenāža
Gruntsūdeņu līmeņa pazemināšana
Ceļu uzbērumu drenāža
Pazemes būvju aizsardzība

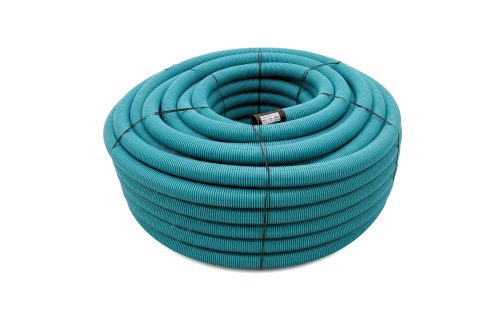

Drenāžas caurule ar uzmavu, bez filtra, perforācija 360 grādi

Galvenie tehniskie rādītāji

Materiāls	PVC-U (neplastificēts polivinilhlorīds)
Krāsa	Zila
Diametru diapazons	DN/OD 58 – 200 mm
Aploces stingrības klase	SN4 (≥4 kN/m²); SN6 mazākiem Ø
Perforācija	360° (TP — pilnīgi perforēta)
Spraugu platums	0,8 – 1,4 mm
Ūdens ieplūdes laukums	40 – 78 cm²/m (atkarībā no Ø)
Savienojums	Dubultuzmava ar blīvgredzenu
Piegādes veids	Ruļļi (50 m – 250 m)
Standarts	LVS EN 476, atbilst SS 3520
Ekspluatācijas laiks	≥50 gadu

Drenāžas cauruļu tehniskie parametri un izmēri

Visu pieejamo diametru specifikācija. Perforācijas tips: TP (360° — pilnīgi perforēts). Visas caurules piegādātas ar dubultuzmavu.

Preces kods	DN/OD, mm	DN/ID, mm	Ruļļa garums, m	Spraugu platums, mm	Spraugu solis, mm	Ieplūdes laukums, cm²/m	SN, kN/m²	Krāsa
243010	58	50	50	2,0	6	48	>6	Zila
243110	74	65	50	2,4	7	53	>6	Zila
243220	92	80	50	2,4	7	46	>6	Zila
243310	128	113	50	2,4	7	78	>4	Zila
243525	160	145	50	2,4	7	78	>4	Zila
240510	200	182	45	1,5	5,0	40	>4	Zila

DN/OD — ārējais diametrs. DN/ID — iekšējais (nominālais) diametrs. SN — minimālā aploces stingrība pēc LVS EN ISO 9969. Ieplūdes laukums norādīts uz vienu tekošo metru.

Pipelife PVC drenāžas cauruļu priekšrocības

Lokanas caurules ruļļos — ātra montāža

Piegāde 40–250 m ruļļos ar gatavu dubultuzmavu. Nav nepieciešami papildu savienojumi garā trasē — ātrāka montāža un mazākas izmaksas.

Ļoti vieglas — montāža bez smagās tehnikas

PVC-U drenāžas caurules ir apmēram 20× vieglākas par keramikas ekvivalentu. Transportēšana un uzstādīšana iespējama manuāli, būtiski samazinot loģistikas izmaksas.

360° perforācija — maksimāla uztveršana

Pilnīgi perforēta caurule (TP tips) uztver gruntsūdeņus no visām pusēm. Ieplūdes laukums līdz 78 cm²/m — augstāks par DIN 4262-1 minimālo prasību (50 cm²/m).

Izturīgas pret koroziju un ķīmiskām vielām

PVC-U ir inerta pret augsnes skābēm, sāļiem un bioloģiskiem procesiem. Nekorodē, nesadēdējas, nesadalās — stabili darbojas visu ekspluatācijas laiku.

Hermētisks savienojums ≥0,5 bar

Dubultuzmava ar integrētu blīvgredzenu nodrošina ūdensnecaurlaidīgu savienojumu pat gruntsspiediena apstākļos, novēršot augsnes daļiņu iekļūšanu sistēmā caur šuvēm.

Pilnībā pārstrādājamas

PVC-U ir 100% otrreizēji pārstrādājams materiāls. Caurules ekspluatācijas laika beigās var pilnībā pārstrādāt — atbilst aprites ekonomikas un ilgtspējas prasībām.

Biežāk uzdotie jautājumi

Kādā augsnē var lietot drenāžas cauruli bez filtra?

Caurules bez filtra ir piemērotas smilšainām un grants augsnēm, kur daļiņu izmērs ir pietiekams, lai nepieļautu perforācijas aizsprostojumu. Arī strukturāli stabilos māla gruntīs, kur māla saturs pārsniedz 25% visā profilā, filtrs nav nepieciešams, jo šāds grunts rada minimālu sufozijas (augsnes daļiņu ieskalošanās) risku.

Mālainā augsnē ar mazāku māla saturu, putekļainā smiltī, nestabilā smiltī (vidējais daļiņu diametrs <120 μm) vai kūdras augsnē ieteicams izvēlēties cauruli ar ģeotekstila vai kokosšķiedru filtru.

Kāds ir ieteicamais montāžas slīpums?

Minimālais drenāžas cauruļvada slīpums ir 0,5 cm/m (0,5% jeb 5‰). Optimālais slīpums ir 0,5–1,0%, nodrošinot pietiekamu ūdens plūsmu bez pārāk ātras noplūdes. Kolektoriem (savākšanas cauruļvadiem) jānodrošina ūdens plūsmas ātrums vismaz 0,35 m/s.

Augsnēs ar dzelzs savienojumu risku ieteicamais minimālais slīpums ir 6‰, un drenāžas atzaru garums nedrīkst pārsniegt 100 m (maks. 150 m).

Cik dziļi jāliek drenāžas caurules Latvijā?

Pamatu drenāžā caurulēm jābūt zem pamatu apakšas un zem normatīvā sasalšanas dziļuma. Lauksaimniecības drenāžā ieteicamie dziļumi: aramzemei 80–110 cm, pļavām un ganībām 70–90 cm, augļu dārziem 110–150 cm.

Latvijā normatīvais sasalšanas dziļums ir 80–140 cm atkarībā no reģiona (saskaņā ar LBN 003-19 «Būvklimatoloģija»). Visos gadījumos cauruļvadam jābūt pārsegtu ar vismaz 70 cm (polderu teritorijās — 60 cm) gruntssegumu, lai sistēmu aizsargātu no smagās tehnikas radītajiem bojājumiem.

Kādu diametru izvēlēties?

Diametra izvēli nosaka hidrauliskais aprēķins, ņemot vērā drenāžas laukumu, grunts filtrācijas koeficientu un projektēto debitu. Praksē:

Lauksaimniecības drenāžai — maziem dreņu atzariem parasti izmanto DN/OD 58 mm (iekšējais Ø50). Standarta pamatu drenāžai — DN/OD 92 (Ø80) vai DN/OD 128 (Ø113). Kolektoriem un lielākiem drenāžas laukiem — DN/OD 160–200 mm. Precīzai diametra noteikšanai var izmantot Pipelife nomogrammu pēc Colebrook formulas.

Vai caurulei bez filtra ir nepieciešams grants apbērums?

Jā, vienmēr ieteicams apbērt ar filtrētu granti vai šķembām (frakcija 4/8 vai 8/16 mm), minimālais slānis 200 mm ap cauruli (150 mm smilšainā gruntī, 200 mm un vairāk mālainā un putekļainā gruntī).

Grants apbērums pilda trīs funkcijas: filtrējošā slāņa funkciju (samazina hidraulisko pretestību caurules tuvumā), atbalsta funkciju (nodrošina caurules stabilu stāvokli un aizsargā pret deformāciju no grunts slodzes) un aizsardzības funkciju (novērš smalkās frakcijas tiešu kontaktu ar perforācijas atverēm). Grants apbērumu var papildus aptīt ar ģeotekstilu, lai novērstu smalkās frakcijas sajaukšanos — tas ir īpaši ieteicams, ja blakus grants slānim atrodas putekļaina vai mālaina augsne.
